Um tipo de fundação para cada obra
A estaca de hélice contínua é uma estaca de concreto moldada “in loco”, executada por meio de uma introdução no terreno, por rotação, de um trado helicoidal circundante a uma haste tubular central e injeção de concreto bombeado, pela própria haste tubular, simultaneamente com a sua retirada, sem rotação.
execução em 3 etapas
A estaca de hélice contínua é uma estaca de concreto moldada “in loco”, executada por meio de uma introdução no terreno, por rotação, de um trado helicoidal circundante a uma haste tubular central e injeção de concreto bombeado, pela própria haste tubular, simultaneamente com a sua retirada, sem rotação.
Desde 2011, a empresa JF Fundações realiza prestação de serviços com estaca hélice contínua preço justo para seus clientes. A JF Fundações tem sede física na cidade de Cajamar – SP, mas atende em todo o território nacional um público-alvo da construção civil. Portanto, procurando por empresas de estaca hélice contínua a JF Fundações é a melhor opção existente nesse segmento.

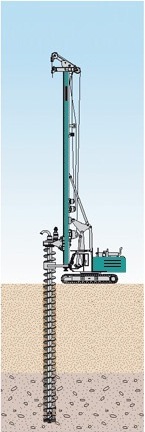

ILUSTRAÇÕES DO PROCESSO EXECUTIVO
1
2
3
4

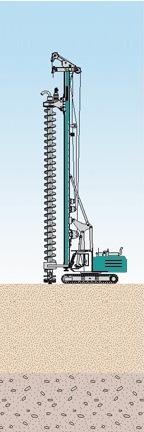

Alinhamento e posicionamento do trado para perfuração da estaca até a profundidade desejada

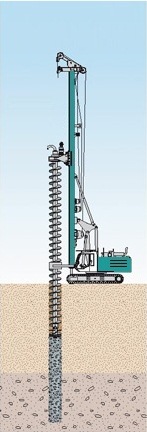

Injeção do concreto pela haste central do trado mantendo pressão positiva até o final da concretagem
Instalação da armadura logo após a concretagem da estaca
Estaca finalizada
MONITORAMENTO ELETRÔNICO
Profundidade
Instalado na cabeça de perfuração, constituído de um sensor de rotação e um conjunto de roldanas que, giram em contato com o cabo de aço instalado ao longo da torre. Ao girar sobre o cabo informam o deslocamento da cabeça e consequentemente do trado. A informação deste sensor possibilita conhecer a posição da ponta do trado em relação ao nível do terreno.
Inclinação da torre
Este sensor é colocado diretamente na torre da máquina, fornecendo a inclinação em relação a vertical dos dois eixos “X” (direita e esquerda) e “Y” (frente e trás).
Velocidade de rotação
Este sensor é instalado também na cabeça de perfuração, trata-se de um sensor de proximidade, que conta o número de vezes que passam por ele pinos colocados em um anel que gira solidário ao trado. Informando ao computador quantos pinos existem em cada volta, obtemos a medida da velocidade de rotação.
Torque
Este sensor é um transdutor de pressão colocado diretamente na linha de óleo hidráulico do motor que faz girar a cabeça de rotação.
Pressão do concreto
Este é sem dúvida o mais importante sensor para todo o processo. Está inserido na linha de bombeamento do concreto, próximo ao topo. Trata-se de um transdutor de pressão que mede a pressão do concreto de forma indireta, pois um tubo de borracha que é comprimido pelo concreto e que por sua vez comprime um líquido (água ou óleo). A pressão deste líquido é medida pelo transdutor. Com este sensor temos a medida da pressão.
Fluxo do concreto
Com este sensor temos a medida do volume de concreto injetado. O volume é obtido em função dos números de picos de pressão e das características da bomba de concreto.
EXECUÇÃO E RECOMENDAÇÕES
No processo executivo da estaca hélice contínua, como é empregado um concreto com um elevado abatimento (slump teste 22 ± 2cm), não se pode executar uma estaca próxima a outra recentemente concluída pois pode haver ruptura do solo entre as mesmas. Como regra geral orientativa, recomenda-se que só se execute uma estaca quando todas num raio mínimo de cinco diâmetros já tenham sido concretadas há pelo menos um dia.
PREPARAÇÃO DA CABEÇA DA ESTACA
Uma atividade também importante para o bom desempenho da estaca corresponde ao corte e preparo da cabeça da mesma. Embora este serviço não faça parte da execução da estaca e seja realizado, na grande maioria dos casos, quando a equipe de estaqueamento já não mais se encontra na obra, cabe lembrar o responsável por este serviço que um preparo adequado é de fundamental importância para o bom desempenho do conjunto estaca-bloco.
Neste preparo, deve-se remover o excesso do concreto acima da cota de arrasamento utilizando-se um ponteiro, trabalhando com pequena inclinação para cima. Também se permite o uso de martelete leve (geralmente elétrico) tomando-se os mesmos cuidados quanto à inclinação.
Se, ao atingir a cota de arrasamento o concreto não apresentar qualidade satisfatória, o corte deve continuar até se encontrar concreto de boa qualidade, sendo a seguir emendada a estaca.

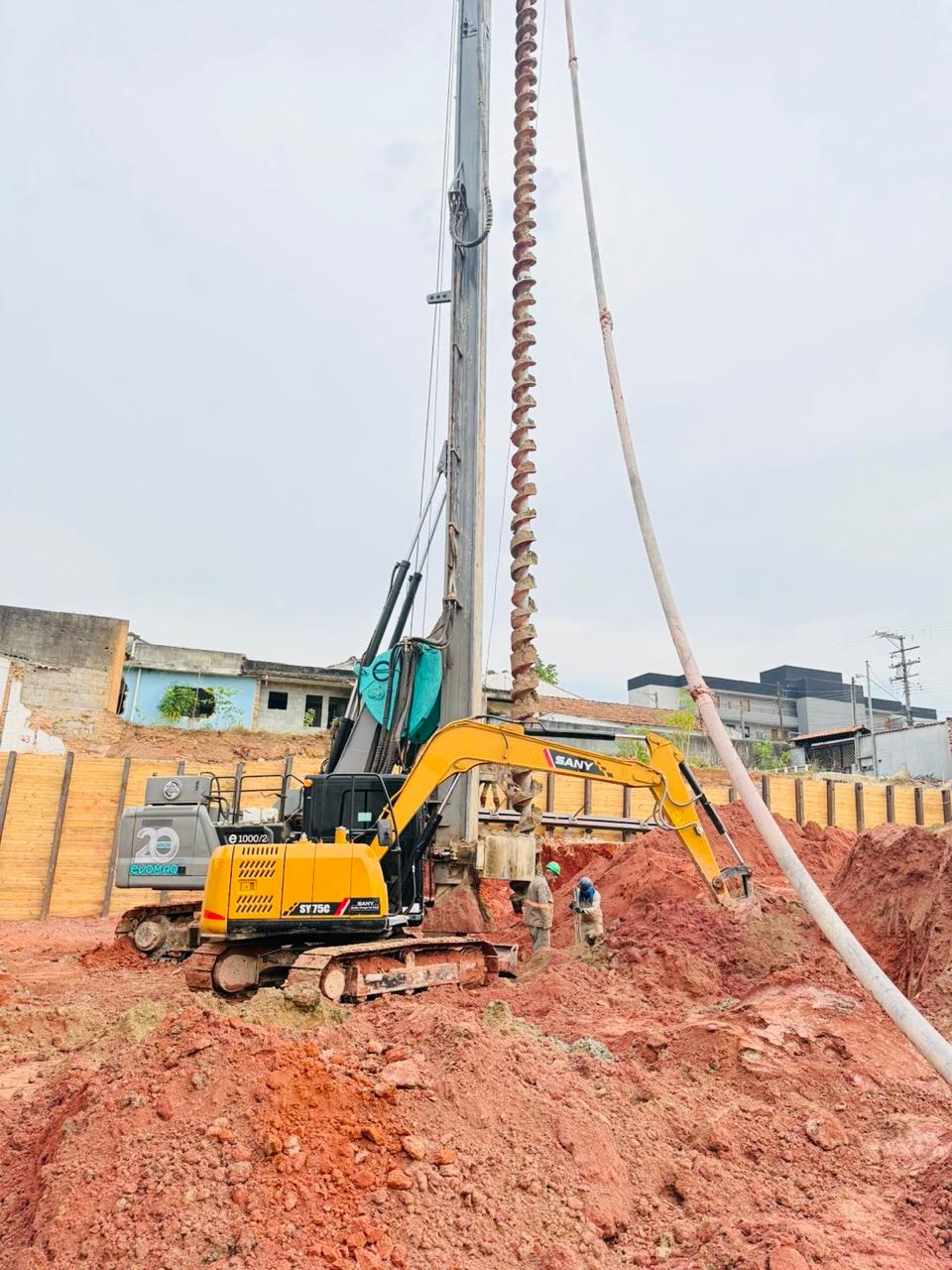

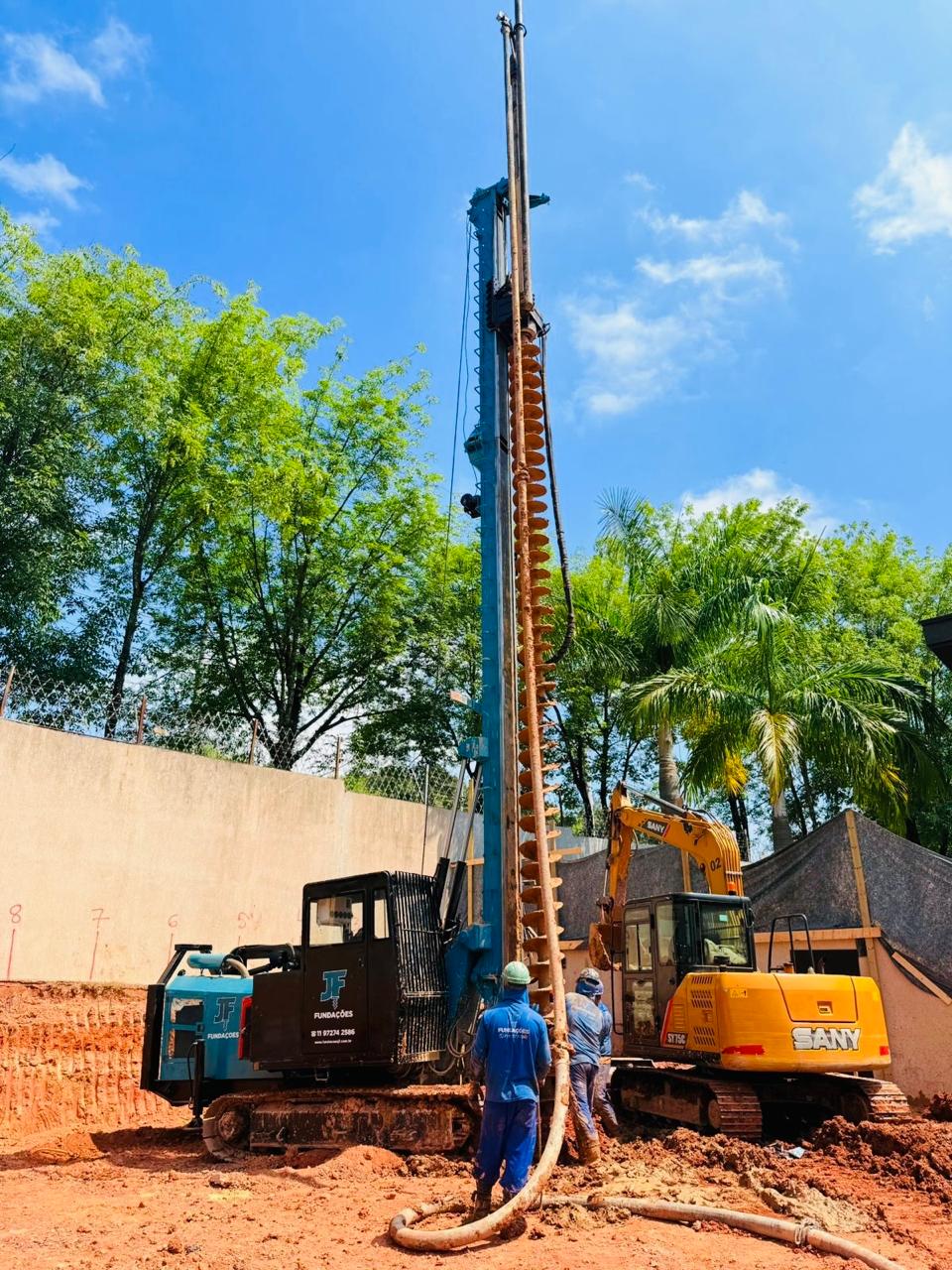

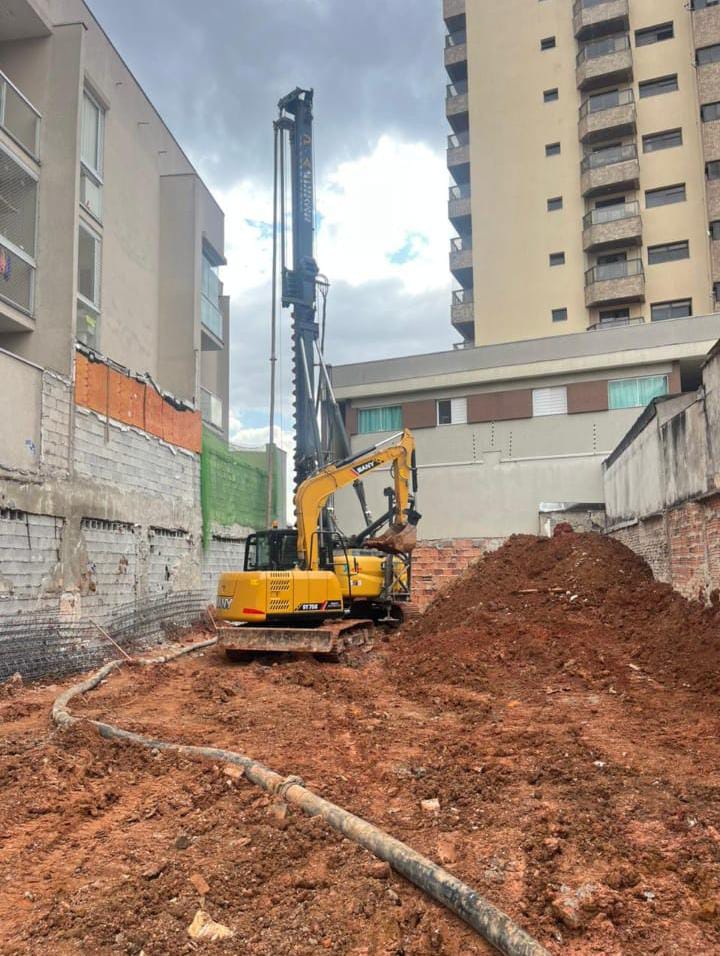

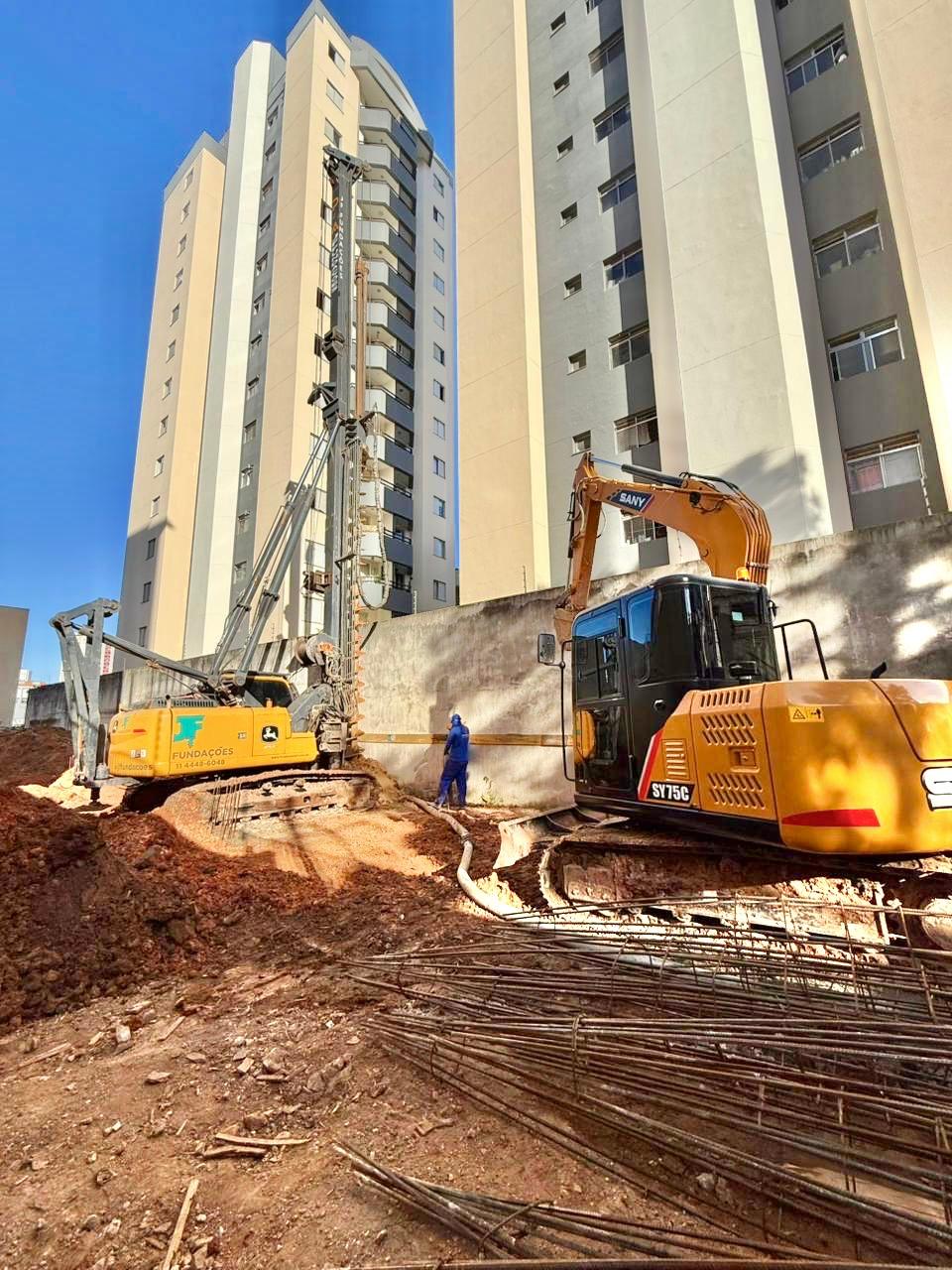

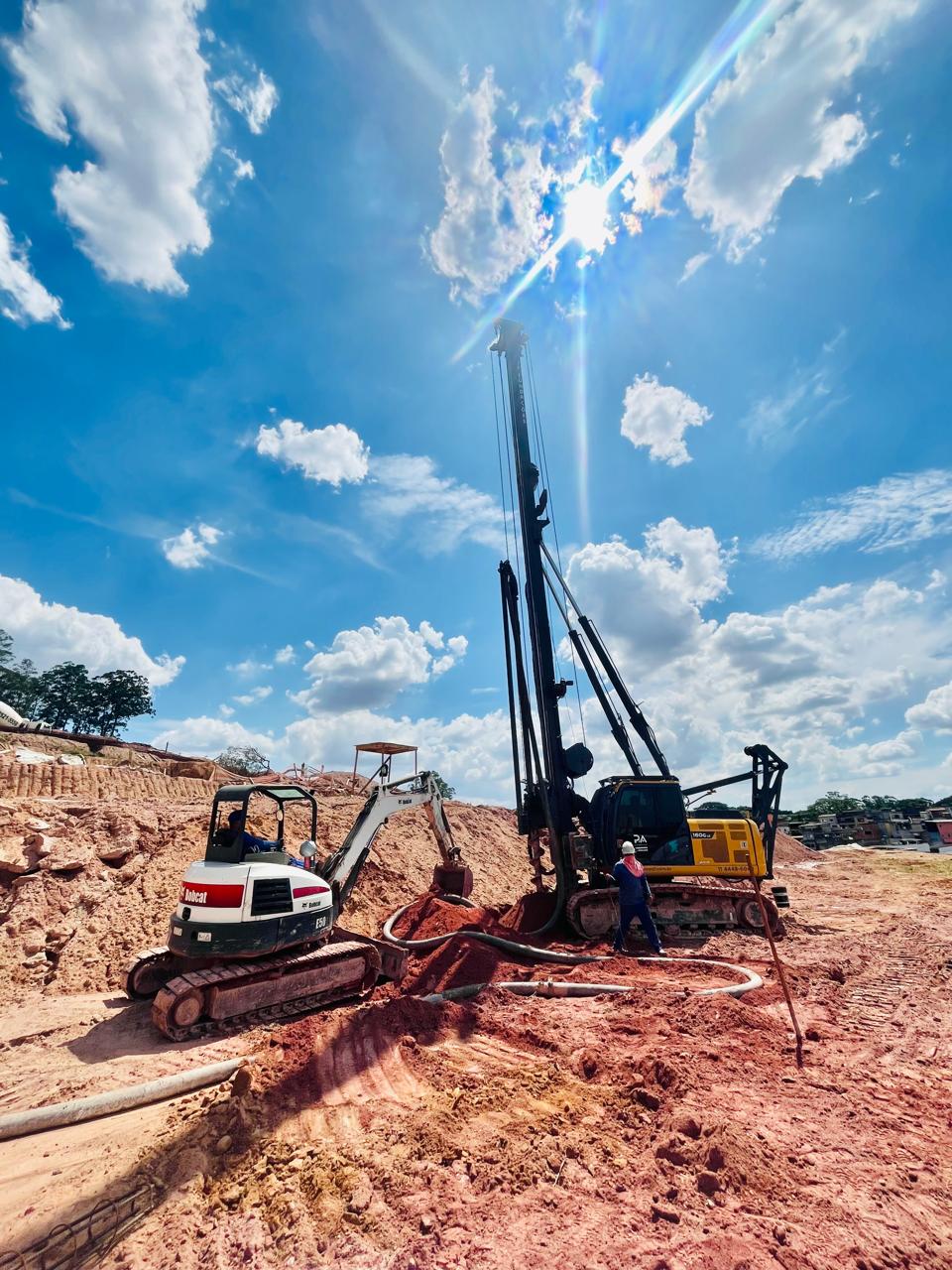

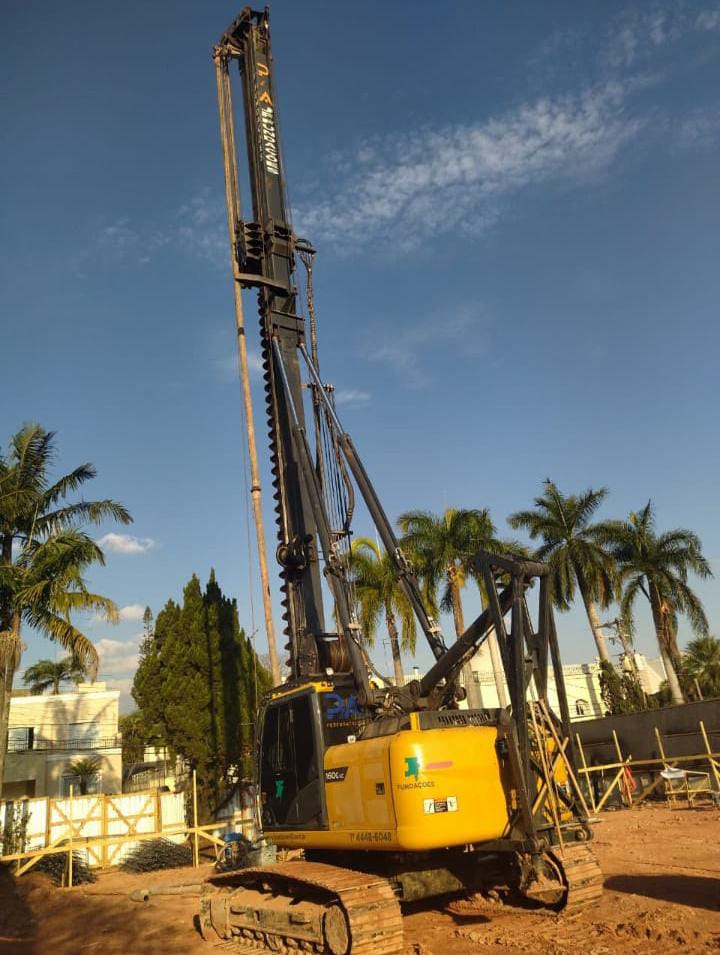

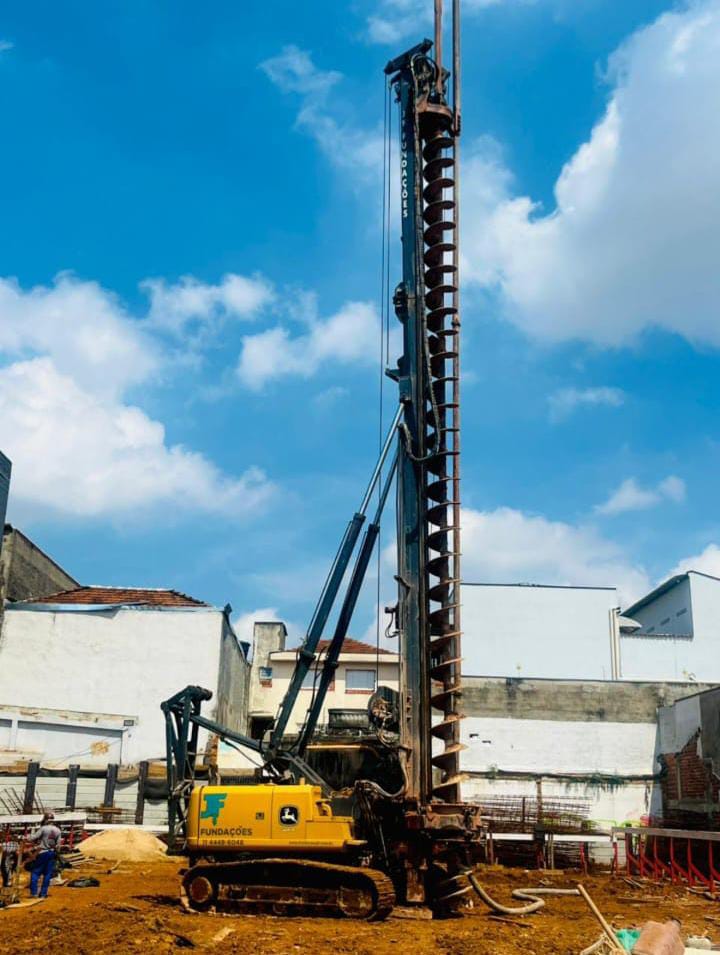

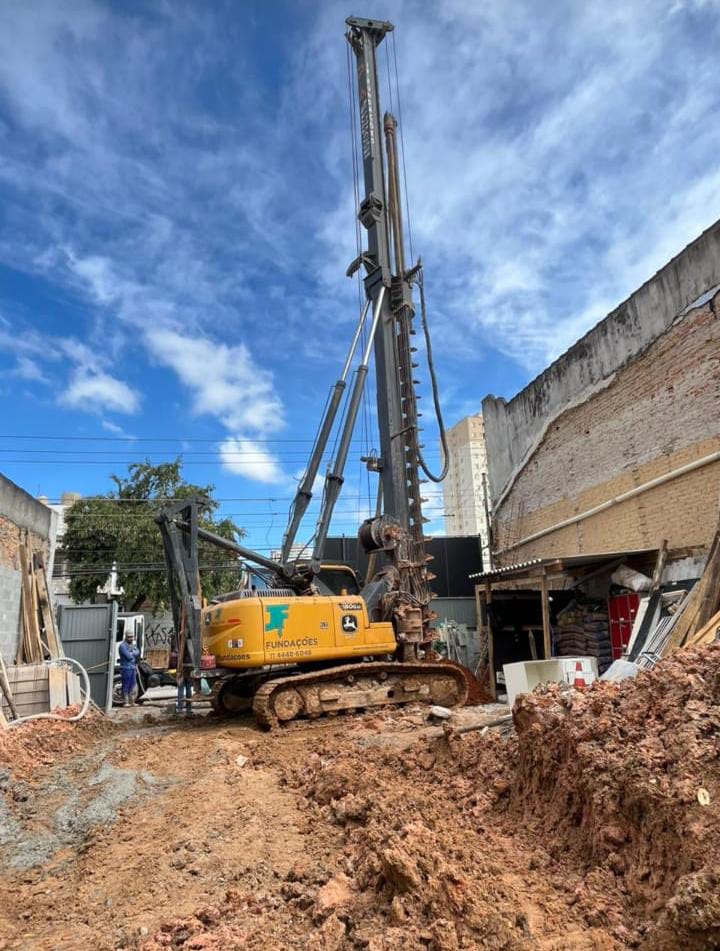

Imagens de obras
